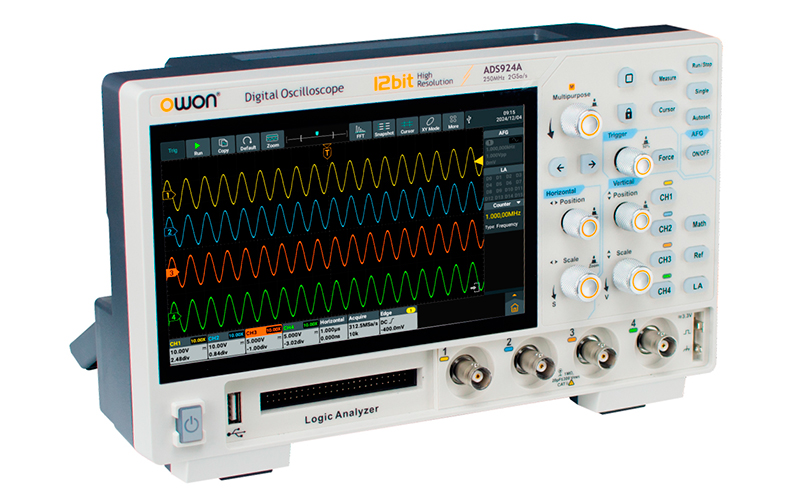

OWON ADS924A компактный осциллограф высокого разрешения АЦП 12 бит 4 канала до 250 МГц

OWON ADS924A старшая модель в подгруппе 4-х канальных вариантов базового исполнения (без встроенного генератора СПФ) из аппаратного состава серии цифровых бюджетных осциллографов высокого разрешения OWON ADS900A, с полосой пропускания до 250 МГц.

Модель OWON ADS924A представляет собой цифровой запоминающий 4-х канальный осциллограф со встроенными частотомером и вольтметром, оснащенный функционалом частотного анализа входного сигнала с помощью функции БПФ (быстрое преобразование Фурье).

Опционально к варианту исполнения осциллографа OWON ADS924A возможно приобретение:

• 16-ти канального пробника OWON LA для декодирования цифровых сигналов (обеспечивает прибору функционал MSO, "осциллограф смешанных сигналов);
• внешнего USB-модуля беспроводной связи (WiFi и Bluetooth).

Важно!  Аппаратная опция встроенного генератора СПФ и функций для варианта исполнения прибора OWON ADS924A  - недоступна.

Функциональные особенности осциллографа OWON ADS924A

1. Архитектура прибора выполнена с применением стандартов новейшей технологии "X Vision III", позволяющей обеспечить минимальные величины шумовых искажений, по величине не превышающие 200 мкВ, что позволяет проводить точный анализ сигнала на мкВ-уровне напряжений.

2. Захват данных высокой четкости: Оснащение прибора 12-ти битным АЦП,повышает точность отображения формы захватываемых сигналов, обеспечивая четкое и детализированное отображение формы волны.

3. Быстрая регистрация осциллограмм с максимальной скоростью захвата до 700 000 форм в секунду позволяет быстро и эффективно собирать входные данные.

4. Универсальные варианты работы: поддерживаются различные режимы запуска, включая фронт, видео,импульс, наклон, раунд, окна и многое другое,учитывая разнообразные потребности тестирования.

5. Варианты подключения дополнительных устройств осуществляются благодаря интерфейсам: HDMI, USB-устройство, USB-хост и LAN, которые необходимы для удобной передачи данных и интеграции приборов в существующие рабочие процессы.

6. Расширенные возможности для количественных измерений, в наличии 43 вида автоматических измерения, которые обеспечивают комплексный подход для тщательного анализа форм сигнала и точного измерения параметров.

7. Отображение формы сигнала осуществляется с 256-ю уровнями интенсивности. Реализовано цветовое послесвечение, которое помогает отслеживать динамику сигнала с течением времени, что удобно особенно при мониторинге быстрых изменений или переходных процессов.

8. Формирование на экране диаграмм Боде (только в моделях со встроенным генератором OWON GA) показывает коэффициент усиления системы и фазовые сдвиги на разных частотах. Эта функция обеспечивает сравнение данных, помогая инженерам быстро оценить стабильность системы, анализируя запас по фазе и коэффициенту усиления.

9 Применение в конструкции приборов серии OWON ADS900A инновационных решений на базе встроенного процессора типа Android обеспечивает пользовательские расширения ранее недоступные в бюджетных приборах. Встроенный микрофон и динамики; поддержка внешних устройств, таких как мышь и клавиатура.

10. Дополнительный (опция) внешний модуль беспроводной связи USB (WiFi + Bluetooth) поддерживает FTP, сетевые принтеры и мобильную точку доступа в Интернет.

11. Новые возможности сенсорного управления прибором реализованы, благодаря применению удобного цветного сенсорного экрана высокого разрешения, поддерживающего различные жесты для управления общими сигналами и меню, с настраиваемыми ярлыками.

12. Встроенный файловый менеджер обеспечивает оптимизированное управление файлами данных для более удобного последующего просмотра, редактирования и экспорта информации для дальнейше обработки, что упрощает документирование результатов тестирования и обмен.

Основные технические параметры осциллографа OWON ADS924A

• Вертикальное разрешение: АЦП 12 бит;
• Полоса пропускания осциллографа: 250 МГц;
• Каналы: 4  аналоговых + внешний запуск;
• Макс. частота дискретизации в реальном времени: 2 ГГц (один канал), 1 ГГц (2 канала), 500 МГц (3 или 4 активных канала);
• Глубина памяти максимальная: 100M точек (1 активный канал) ;
• Чувствительность осциллографа: 200 мкВ/дел - 10 В/дел;
• Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Максимальная скорость регистрации: 700 000 осциллограмм в секунду;
• Сохранение во внутреннюю память: 100 осциллограмм (запись/чтение);
• Возможные режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по импульсу нетипичной амплитуды, по заданному окну, по лимиту времени, по номеру фронта, по совпадению с логическим шаблоном, по данным протоколов I²C, RS232, SPI и CAN;
• Декодирование протоколо: LIN, CAN, RS-232/UART, I2C, SPI;
• Типы развертки: авто, норм, однократный;
• Дополнительный внешний вход синхронизации (External);
• Интерполяция sin(x)/x, режим растяжки окна (ZOOM);
• Автоматические измерения 43 параметров;
• Встроенные частотомер и вольтметр;
• Поддержка внешней клавиатуры и мыши;
• Курсорные измерения (ΔU, Δt);
• Математические функции: сложение, вычитание, умножение, деление, FFT;
• Дисплей: сенсорный цветной TFT-ЖК экран 1024x600, диагональ 17,8 см;
• Интерфейсы: USB device, USB host, LAN, HDMI;
• Габариты, мм: 260x160x78;
• Вес, кг: 1,5 .

Опции расширения функционала (приобретаются отдельно)

Внешний пробник-зонд OWON LA для анализа цифровых сигналов (функции MSO)
Каналы: 16 цифровых ;
Частота дискретизации 625 Мвыб/сек;
Глубина памяти максимальная: 25 М точек;
Запуск: смешанный, одновременное декодирование аналоговых и цифровых каналов.

Внешний USB-модуль беспроводной связи (Wi-Fi и Bluetooth).


Технические характеристики осциллографа OWON ADS924A

Полоса пропускания	250 МГц
Количество каналов	4
Частота дискретизации	2 ГВыб/с (1 канал), 1 ГВыб/с (2 канала), 500 МВыб/с (3 или 4 активных канала)
Время нарастания	≤ 2,8 нс
Режим сбора данных	выборка, пик, высокое разрешение, среднее значение, сегментация
Частота обновления сигнала	700000 осциллограмм/с
Вертикальная чувствительность	200 мкВ/дел - 10 В/дел
Горизонтальный масштаб	1 нс/дел – 1000 с/дел, шаг 1-2-5
Точность усиления по постоянному току	3 % (≤ 1 мВ) 2 % (2 мВ)
Глубина памяти на канал	100 Мб (1 канал), 50 Мб (2 активных канала), 25 Мб (3 или 4 активных канала)
Вертикальное разрешение	12 бит
Точность времени ретрансляции	±25 ppm
Входное сопротивление	1 МОм ± 2 %, параллельно 20 пФ ± 5 пФ
Коэффициент затухания зонда	1 мкX - 1 МX, шаг 1-2-5, поддержка пользовательских настроек
Тип триггера	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI, CAN, LIN
Декодирование шин	RS232/UART, I2C, SPI, CAN, LIN
Автоматическое измерение	Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓）
Математические функции	+, -, *, /, &&, ||, ^, !, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, User Defined, digital filter (low pass, high pass, band pass, band reject)
Частотомер	6-значный максимальная частота: максимальная аналоговая полоса пропускания осциллографа
Вольтметр	поддержка DC, AC + DCrms, ACrms разрешение: 4 знака после запятой (ACV / DCV)
Общие характеристики
Дисплей	7-дюймовый мультисенсорный ЖК дисплей, 1024 x 600 пикселей
Интерфейс	HDMI, USB device, USB Host, USB Type-C, Trig Out(P/F), LAN
Питание	12 В, 4 А
Потребляемая мощность	< 48 Вт
Охлаждение	вентилятор
Рабочая температура	0 - 40 ℃
Температура хранения	-20 - 60 ℃
Относительная влажность	≤ 90 %
Габариты	260 x 160 x 78 мм
Вес	1,5 кг
Комплектация	осциллограф OWON ADS912A - 1 шт кабель питания - 1 шт адаптер - 1 шт USB кабель - 1 шт зонд - 2 шт руководство пользователя - 1 шт
