OWON ADS822A с полосой пропускания до 200 МГц, занимает флагманское в подгруппе 2-х канальных приборов из состава серии цифровых бюджетных осциллографов высоко разрешения (с АЦП 12 бит) - OWON ADS800A.

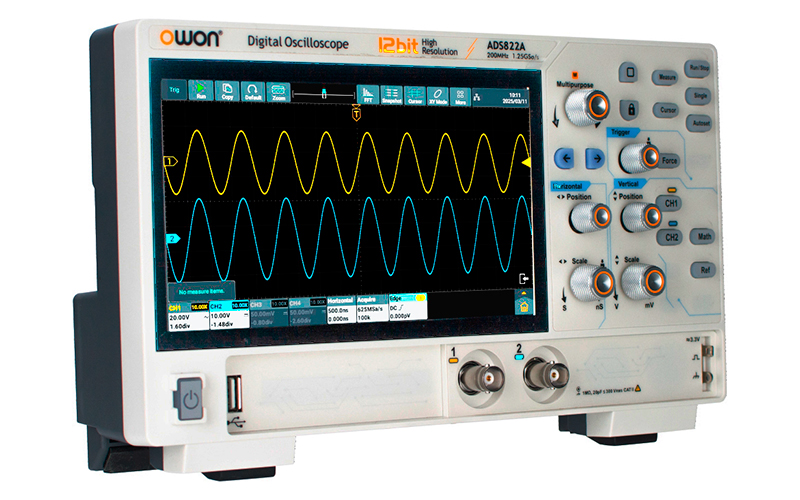

Модель OWON ADS822A представляет собой компактный цифровой запоминающий 2-х канальный осциллограф с встроенными частотомером и вольтметром, оснащенный функционалом частотного анализа входного сигнала с помощью функции БПФ (быстрое преобразование Фурье).
Основные технические характеристики осциллографа OWON ADS822A
- Каналы: 2 + внешний запуск (EXT);
- Полоса пропускания, МГц: 200 ;
- Вертикальное разрешение, АЦП: 12 бит;
- Макс. частота дискретизации в реальном времени, Гвыб/с: 1,25 (1 канал), 0,625 ( 2 канала);
- Макс.глубина памяти: 50М точек ;
- Чувствительность осциллографа: 500 мкВ/дел - 10 В/дел
- Коэффициент развертки: 1 нс/дел ~ 1000 с/дел
- Максимальная скорость регистрации: 700 000 осциллограмм в секунду
- Сохранение во внутреннюю память: 100 осциллограмм (запись/чтение)
- Сбор данных: выборка, пиковый детектор, усреднение
- Возможные режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по импульсу нетипичной амплитуды, по заданному окну, по лимиту времени, по номеру фронта, по совпадению с логическим шаблоном, по данным протоколов I²C, RS232, SPI и CAN;
- Декодирование протоколов LIN, CAN, RS-232/UART, I2C, SPI ;
- Типы развертки: авто, норм, однократный
- Дополнительный внешний вход синхронизации (External);
- Интерполяция sin(x)/x, режим растяжки окна (ZOOM) ;
- Автоматические измерения 43 параметров,
- Встроенный частотомер и вольтметр
- Поддержка внешней клавиатуры и мыши
- Курсорные измерения (ΔU, Δt) ;
- Математические функции: сложение, вычитание, умножение, деление, FFT ;
- Дисплей: сенсорный цветной TFT-ЖК экран 1024x600, диагональ 17,8 см
- Интерфейсы: USB device, USB host, LAN, HDMI
- Габариты: 260x160x78 (мм)
- Вес, нетто: 1,5 кг
|
Характеристики |
ADS802A |
ADS812A |
ADS822A |
ADS912A |
ADS922A |
|
Полоса пропускания, МГц |
70 |
100 |
200 |
125 |
250 |
|
Дискретизация max, ГВыб/с |
1,25 |
1,25 |
1,25 |
2 |
2 |
|
Время нарастания, нс |
≤ 5,0 |
≤ 3,5 |
≤ 1,75 |
≤ 2,8 |
≤ 1,4 |
|
Глубина памяти, Мб |
50 |
50 |
50 |
100 |
100 |
Технические характеристики 2-х канального осциллографа OWON ADS822A
|
Полоса пропускания |
200 МГц |
|
Количество каналов |
2 + внешний запуск |
|
Частота дискретизации |
1,25 ГВыб/с (1 канал) 625 МВыб/с (все каналы) |
|
Время нарастания |
≤ 3,5 нс |
|
Режим сбора данных |
выборка, пик, высокое разрешение, среднее значение, сегментация |
|
Частота обновления сигнала |
700 000 осциллограмм/с |
|
Вертикальная чувствительность |
500 мкВ/дел - 10 В/дел |
|
Горизонтальный масштаб |
1 нс/дел – 1000 с/дел, шаг 1-2-5 |
|
Точность усиления по постоянному току |
3 % (≤ 1 мВ) 2 % (2 мВ) 1,5 % (≥ 5 мВ) |
|
Глубина памяти |
50 Мб (1 канал) 25 Мб (2 канала) |
|
Вертикальное разрешение |
12 бит |
|
Точность времени ретрансляции |
±25 ppm |
|
Входное сопротивление |
1 МОм ± 2 %, параллельно 20 пФ ± 5 пФ |
|
Коэффициент затухания зонда |
1 мкX - 1 МX, шаг 1-2-5, поддержка пользовательских настроек |
|
Тип триггера |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI, CAN, LIN |
|
Декодирование шин |
RS232/UART, I2C, SPI, CAN, LIN |
|
Автоматическое измерение |
Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓） |
|
Математические функции |
+, -, *, /, &&, ||, ^, !, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, User Defined, digital filter (low pass, high pass, band pass, band reject) |
|
Частотомер |
6-значный максимальная частота: максимальная аналоговая полоса пропускания осциллографа |
|
Вольтметр |
поддержка DC, AC + DCrms, ACrms разрешение: 4 знака после запятой (ACV / DCV) |
|
Общие характеристики |
|
|
Дисплей |
7-дюймовый мультисенсорный ЖК дисплей, 1024 x 600 пикселей |
|
Интерфейс |
HDMI, USB device, USB Host, USB Type-C, Trig Out(P/F), LAN |
|
Питание |
12 В, 4 А |
|
Потребляемая мощность |
< 48 Вт |
|
Охлаждение |
вентилятор |
|
Рабочая температура |
0 - 40 ℃ |
|
Температура хранения |
-20 - 60 ℃ |
|
Относительная влажность |
≤ 90 % |
|
Габариты |
260 x 160 x 78 мм |
|
Вес |
1,5 кг |
|
Комплектация |
осциллограф OWON ADS822A - 1 кабель питания - 1 шт < align="center"> адаптер - 1 шт USB кабель - 1 шт пробник (зонд) - 2 шт ;руководство пользователя - 1 шт |
|
Количество каналов
|
2+EXT |
|
Частота дискретизации на канал
|
625 МГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
200 МГц |
|
Интерфейс
|
HDMI, LAN, USB, USB-device, WiFi (опция) |
|
Максимальная частота дискретизации
|
1,25 ГГц |
|
Скорость захвата осциллограмм
|
700 000 осц/сек |
