Изделия аппаратной линейки ОВЕН ПР225 представляют собой свободно программируемое реле, размещенное в щитовом корпусе с графическим цветным дисплеем, различными комбинациями входных и выходных портов (в зависимости от конкретной модификации) и Ethernet-портом для сетевых соединений.
Все устройства серии ОВЕН ПР225 оптимальным образом сочетают в себе комбинацию аналоговые и дискретные входы / выходы / выходы для подключения и автоматизированного управления различным оборудованием в локальных системах АСУ ТП в промышленности, на объектах сельского хозяйства , в системе ЖКХ.
Программируемые реле ОВЕН ПР225 обладают Графическим цветным экраном с диагональю 3,5” и обеспечивают удобную реализацию интерфейсов взаимодействия пользователя с управляемым процессом, а благодаря креплению приборов в шкафах управления не требуют дополнительной установки специальной панели оператора.
ЫЦифровые интерфейсы RS-485 и Ethernet позволяют увеличить количество точек ввода-вывода с помощью модулей расширения ОВЕН Мх110 и ОВЕН Мх210, управлять исполнительными механизмами, частотными преобразователями, осуществлять диспетчеризацию и выводить данные на верхний уровень, в том числе в облачный сервис удаленной диспетчеризации OwenCloud.
Логика работы программируемых реле ОВЕН ПР225 создается в бесплатной интуитивно понятной российской среде программирования Owen Logic, которая позволяет создавать пользовательские алгоритмы с учетом особенностей системы.
Функциональные особенности и преимущества программируемых реле ОВЕН ПР225
Графический экран и кнопки управления
- Графический цветной экран с диагональную 3,5“, 320×480;
- 7 механических кнопок с возможностью пользовательской настройки;
- 5 светодиодов: 3 сервисных, 2 пользовательских.
- 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, термопары, термометры сопротивления, дискретный режим
- 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
- 8 дискретных входов (питание =24 В/ ∼220 В)
- 8 дискретных выходов (э/м реле и транзисторные ключи)
Термопары: TХК (L), TХА (К), TЖК (J), TНН (N), TМК (Т), TПП (S), TПП (R), TПР (В), TВР (А-1), TВР (А-2), TВР (А-3), TХК (L), ТХКн (E)
Термометры сопротивления: Cu50, 50М, Pt50, 50П, Ni50, Cu100, 100М, Pt100, 100П, Ni100, Cu500, 500М, Pt500, 500П, Ni500, Cu1000, 1000М, Pt1000, 1000П, Ni1000Н
Унифицированные сигналы: 0…5 мА, 4…20 мА, ±50 мВ, ±1 В, 0…1 В, 0…10 В
NTC: NTC 3977 (10 кОм), NTC 3950 (3 кОм), NTC 3950 (10 кОм), NTC 3950 (20 кОм), B57861-S (2 кОм), B57861-S (3 кОм), B57861-S (5 кОм), B57861-S (10 кОм), B57861-S (30 кОм), B57861-S (50 кОм)
PTC: KTY82-110, KTY82-120, KTY82-121, KTY82-122, KTY82-150, KTY82-151, KTY82-152, PK-15, PK-20, PC-20, PC-25
Коммуникационные возможности
Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
- Прямой доступ в облачный сервис OwenCloud
- Подключение к ПК для конфигурирования и записи программы
- Настройка в Owen Configurator
- Визуализация процессов с помощью панелей оператора и SCADA
- Увеличение входов-выходов с помощью модулей Мх210
- Интеграция в SCADA-системы
- Визуализация процессов с помощью панелей оператора
- Увеличение входов-выходов с помощью модулей Мх110
- Управление внешними устройствами: ПЧВ, датчики и др.
- Подключение к ПК для конфигурирования и записи программы
- Щитовое исполнение 100×100×72
- Съемные клеммники – для удобства монтажа
- Быстрая замена батарейки
- 2 модификации по питанию: =24 и ~230 В
- Работа в неотапливаемых помещениях: -20...+55 ºС
- Конфигурирование и запись программы через USB, Ethernet
Все выпускаемые аппаратные модификации программируемых реле ОВЕН Пр225 можно разделить на две основные группы, диффернцируемые по способу собственного электропитания: от источника постоянного тока с напряжением 24 В или от промышленных электросетей переменного тока с напряжением 220 В - 230 В.
Технические характеристики программируемых реле ОВЕН ПР225
|
Наименование |
ПР225-230 |
ПР225-24 |
|
HMI - устройство, программируемое реле ОВЕН ПР225 |
||
|
Дисплей (тип матрицы) |
Графический (IPS LCD), цветной |
|
|
Количество отображаемых цветов |
65 535 |
|
|
Диагональ |
3,5“ |
|
|
Разрешение экрана |
320 × 480 пикселей |
|
|
Поддерживаемые языки |
Русский, английский |
|
|
нопки |
7 механических кнопок (с возможностью программной пользовательской настройки) |
|
|
Светодиоды |
3 сервисных, 2 пользовательских |
|
|
Программирование |
||
|
Среда программирования |
Owen Logic |
|
|
Конфигурирование |
Owen Configurator |
|
|
Объем Retain-памяти |
2040 байт |
|
|
Объем памяти сетевых переменных (режим slave) |
2040 байт |
|
|
Количество сетевых запросов в режиме Master |
192 |
|
|
Стек |
Динамический |
|
|
Память ПЗУ |
64 кбайт |
|
|
Память ОЗУ |
320 кбайт |
|
|
Интерфейсы программирования и конфигурирования |
USB Type-C, Ethernet |
|
|
Общие сведения |
||
|
Диапазон переменного напряжения питания |
90 до 264 В (ном. 230 В, при 50 Гц) |
|
|
Диапазон постоянного напряжения питания |
127...373 В (ном. 230 В) |
=20...36В (ном. =24В |
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
|
|
Часы реального времени |
есть |
|
|
Flash-память (архив) |
||
|
Количество циклов записи и стирания |
100 000 |
|
|
Максимальный размер файла архива |
2048 байт |
|
|
Максимальное количество файлов архива |
300 шт. |
|
|
Минимальный период записи архива |
30 c |
|
|
Дискретные входы |
||
|
Количество |
8 |
|
|
Тип |
Дискретный (Д) |
|
|
Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
|
|
Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p |
||
|
Номинальное напряжение питания |
~230 В |
=24 В |
|
Гальваническая развязка |
Групповая, по 4 входа |
|
|
Электрическая прочности изоляции |
510 В |
|
|
Номинальное напряжение питания |
24 В |
|
|
Гальваническая развязка |
Групповая |
|
|
Электрическая прочности изоляции |
510 В |
|
|
Аналоговые входы |
||
|
Количество |
4 |
|
|
Тип измеряемых сигналов |
Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. |
|
|
Период обновления значений всех каналов, не более |
1 мс |
|
|
Работа в дискретном режиме |
Да, =24 В |
|
|
Гальваническая развязка |
Отсутствует |
|
|
Дискретные выходы |
||
|
Количество |
8 шт. |
|
|
Тип |
Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа) |
|
|
Допустимый ток нагрузки, не более |
||
|
Релейные (Р) |
5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95 3 А при напряжении не более 30 В пост. тока |
|
|
Транзиторные (КТ) |
- |
0,5 А при напряжении не более 40 В постоянного тока |
|
Гальваническая развязка |
||
|
Релейные (Р) |
Индивидуальная |
|
|
Транзиторные (КТ) |
Отсутствует |
|
|
Электрическая прочность изоляции |
||
|
Релейные (Р) |
2300 В |
|
|
Транзиторные (КТ) |
- |
|
|
Аналоговые выходы |
||
|
Количество |
2 |
|
|
Тип аналогового выхода |
Универсальный: 4...20 А / 0...10 В |
|
|
Разрядность ЦАП |
12 бит |
|
|
Гальваническая развязка |
Индивидуальная |
|
|
Электрическая прочность изоляции |
510 В |
|
|
Коммуникационные возможности |
||
|
Интерфейс Ethernet (1 шт.) |
||
|
Протокол связи |
Modbus TCP |
|
|
Режим работы |
Master/Slave |
|
|
Интерфейс RS-485 (1 или 2 шт. – выбирается при заказе) |
||
|
Протокол связи |
Modbus RTU/ASCII |
|
|
Режим работы |
Master/Slave |
|

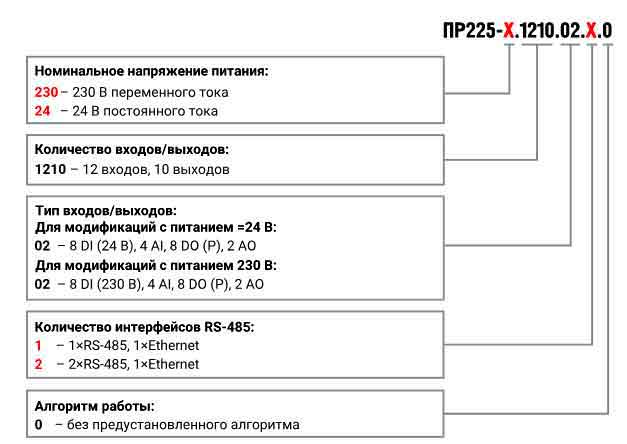

Информация для заказа.
Модели и цены (на 24.09.26)
|
№ |
Модель реле ОВЕН ПР225 |
Конструкция (входы /выходы) |
Цена (руб, с НДС) |
|
1 |
ПР225-24.1210.102.1.0 |
=24, 8×DI, 4×AI (ТРМ), 8×DO, 2×AO, 1×RS-485, 1xEthernet |
26 156,80 |
|
2 |
ПР225-230.1210.102.1.0 |
~230, 8×DI, 4×AI (ТРМ), 8×DO, 2×AO, 1×RS-485, 1xEthernet |
26 156,80 |
|
3 |
ПР225-24.1210.102.2.0 |
=24, 8×DI, 4×AI (ТРМ), 8×DO, 2×AO, 2×RS-485, 1xEthernet |
27 864,80 |
|
4 |
ПР225-230.1210.102.2.0 |
~230, 8×DI, 4×AI (ТРМ), 8×DO, 2×AO, 2×RS-485, 1xEthernet |
27 864,80 |
|
5 |
ПР225-24.1208.104.1.0 |
=24, 8×DI, 4×AI (ТРМ), 8×DO, 1×RS-485, 1×Ethernet |
24 400,00 |
|
6 |
ПР225-230.1208.104.1.0 |
~230, 8×DI, 4×AI (ТРМ), 8×DO, 1×RS-485, 1×Ethernet |
24 400,00 |
|
7 |
ПР225-24.1208.104.2.0 |
=24, 8×DI, 4×AI (ТРМ), 8×DO, 2×RS-485, 1×Ethernet |
26 108,00 |
|
8 |
ПР225-230.1208.104.1.0 |
~230, 8×DI, 4×AI (ТРМ), 8×DO, 2×RS-485, 1×Ethernet |
26 108,00 |
|
9 |
ПР225-24.1208.106.1.0 |
=24, 8×DI, 4×AI (ТРМ), 4×DO, 4×КТ, 2×AO, 1×RS-485, 1×Ethernet |
26 156,80 |
|
10 |
ПР225-230.1208.106.1.0 |
~230, 8×DI, 4×AI (ТРМ), 4×DO, 4×КТ, 2×AO, 1×RS-485, 1×Ethernet |
26 156,80 |
|
11 |
ПР225-24.1208.106.2.0 |
=24, 8×DI, 4×AI (ТРМ), 4×DO, 4×КТ, 2×AO, 2×RS-485, 1×Ethernet |
27 864,80 |
|
12 |
ПР225-230.1208.106.2.0 |
~230, 8×DI, 4×AI (ТРМ), 4×DO, 4×КТ, 2×AO, 2×RS-485, 1×Ethernet |
27 864,80 |
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
