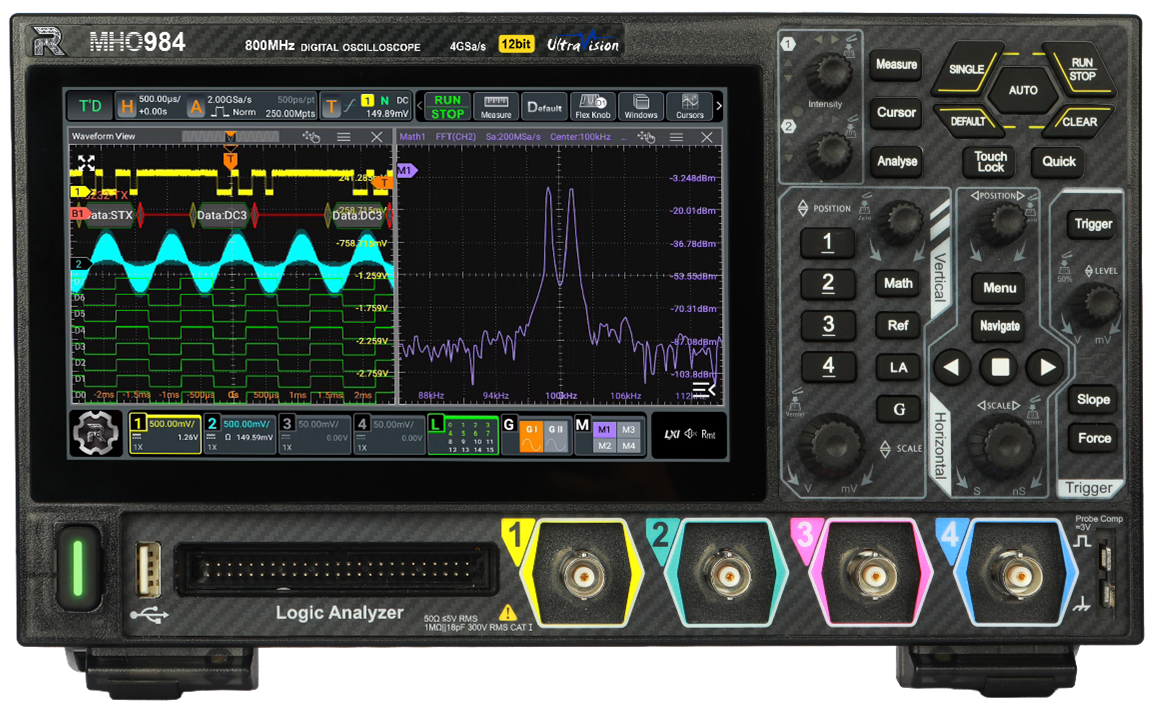

RIGOL MHO984 осциллограф высокого разрешения с большим экраном

Полоса пропускания аналогового канала: -50 Ом,-3 дБ -1 МОм,-3 дБ

  500 МГц (при активности 1 или 2-х каналов, 400 МГц - 3 или 4 канала)

 <= 700 пс

Количество входных каналов

4 аналоговых входа + 16 логических каналов

Количество выходных каналов встроенного генератора СПФ (опции MHO900-AFG50, MHO900-AFG100)

2-х канальный генератор сигналов произвольной формы

Максимальная глубина памяти (опция MHO900-RLU-05)

500 млн. точек (1 канал) 250 млн. точек (2 канала) 125 млн. точек (4 канала)

Стандартная глубина памяти (опция MHO900-RLU-05)

100 млн. точек (1 канал) 50 млн. точек (2 канала) 25 млн. точек (4 канала)

Режим выборки

Выборка в реальном времени

Максимальная частота дискретизации

4 Гвыб/с (1 канал) 2 Гвыб/с (2 канала) 1 Гвыб/с (4 канала)

Вертикальное разрешение (АЦП)

12 бит

Режим высокого разрешения

16 бит

Максимальная скорость захвата

30 000 кадров/с (векторный режим) 1 000 000 кадров/с (режим быстрой записи)

Аппаратная запись и воспроизведение сигналов в реальном времени

Макс. 500 000 кадров

Минимальная длительность захватываемых глитчей

500 пс

Тип и размер встроенного дисплея

7 дюймовый емкостный дисплей с функцией мультитач

Разрешение дисплея

1024 х 600 пикселей (16:9)

Система вертикального отклонения аналоговых каналов

Входная связь

По постоянному току, переменному току, земля

Входной импеданс

1 МОм ± 1%, 50 Ом ± 1%

Входная емкость

18 пФ ± 3 пФ

Коэффициенты затухания пробника

0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20Х, 50X, 100X, 150X, 200Х, 500X, 1000X, 1500X, 2000Х, 5000X, 10000X, 15000X, 20000Х, 50000X, определяемая пользователем

Максимальное входное напряжение, с пробником:

            1 МОм

CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ)

            50 Ом

5 В СКЗ

Стандартное разрешение

12 бит

Режим высокого разрешения

16 бит

Количество эффективных бит (ENOB), тип

8

Чувствительность по вертикали:

            1 МОм

от 1 мВ/дел до 10 В/дел

            50 Ом

от 200 мкВ/дел до 1 В/дел

Диапазон смещения по постоянному току:

            1 МОм

± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤274 мВ/дел) ± 20 В (>274 мВ/дел, ≤2,79 В/дел) ± 100 В (>2,79 В/дел, ≤10 В/дел)

            50 Ом

±1 В (≥1 мВ/дел, ≤136 мВ/дел) ±4 В (>136 мВ/дел)

Динамический диапазон

±4 делений (12 бит)

Ограничение полосы пропускания, тип.

20 МГц, 250 МГц, полная полоса

Точность усиления постоянного тока

±1% (≥5 мВ) ±2% (<5 мВ)

Точность смещения постоянного тока

≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение)

Изоляция между каналами

≥100:1 (от постоянного тока до 800 МГц)

Максимальное статическое напряжение на входном разъёме BNC

±8 кВ

Система вертикального отклонения цифровых каналов

Количество входных каналов

16 (DO-D15), D0~D7, D8~D15.

Диапазон пороговых уровней

±15,0 В с шагом 10 мВ

Точность установки пороговых уровней

± (100 мВ+3% от порогового значения)

Пороговые уровни

Определяемая пользователем (для 8 каналов в группе)

Максимальное входное напряжение

±40 В пиковое CAT I; мгновенное перенапряжение 800 Впик;

Максимальный входной динамический диапазон

±10 В + порог

Минимальный размах напряжения

500 мВ пик-пик

Входное сопротивление

~ 101 кОм ± 1%

Нагрузка пробника

~ 8 пФ

Вертикальное разрешение

1 бит

Уровень шума (50 Ом, 800 МГц)

200 мкВ/дел (ограничение 20 МГц)

66 мкВ СКЗ

500 мкВ/дел (ограничение 250 МГц)

74,4 мкВ СКЗ

1 В/дел

11,52 мВ СКЗ

Уровень шума (1 МОм, 500 МГц)

1 мВ/дел

130,8 мкВ СКЗ

10 В/дел

156,36 мВ СКЗ

Горизонтальная развертка аналоговых каналов

Диапазон временной развертки

от 500 пс/дел до 500 с/дел точная настройка

Разрешение по времени

100 пс

Точность временной развёртки

±1,5 ppm ± 1 ppm/год

Диапазон задержки временной развертки перед запуском после запуска

  -5 дел макс. 1 с или 100 дел

Точность измерения приращения временной развертки

± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс

Коррекция межканального смещения

±100 нс, точность ±1 пс

Задержка между каналами

≤200 пс

Горизонтальная развёртка

YT – по умолчанию XY – 1/2/3/4 каналы SCAN - временная развертка ≥ 200 мс/дел ROLL - временная развертка ≥ 50 мс/дел путем регулировки горизонтальной развертки

Горизонтальная развертка цифровых каналов

Минимальная длительность детектируемого импульса

5 нс

Максимальная входная частота

200 МГц

Расхождение каналов

±5 нс

Система сбора данных

Максимальная частота дискретизации в аналоговом канале

4 Гвыб/с (1 канал)

Обнаружение гличтей, пиковых выбросов

до 500 пс

Максимальная глубина памяти аналогового канала

500 Мточек (1 канал), 250 Мточек (2 канала), 125 Мточек (4 канала)

Режим среднего значения, опционально

2, 4, 8, 16…65536

Режим высокого разрешения

14 бит, 16 бит

Система запуска

Источник сигнала запуска

Аналоговые каналы (1 – 4), цифровые каналы (D0-D15)

Режим запуска

Автоматический, нормальный, одиночный

Тип связи

AC DC Подавление высоких частот 200 кГц±20% частота среза (для внутреннего триггера) Подавление низких частот 180 кГц±20% частота среза (для внутреннего триггера)

Шумоподавление

Увеличивает задержку в цепи триггера (только внутренний триггер), вкл./ выкл.

Диапазон удержания

От 8 нс до 10 с

Полоса пропускания системы запуска

800 МГц (только внутренний триггер)

Чувствительность системы запуска:

            внутренний источник запуска

0,5 деления; ≥50 мВ/дел 0,7 деления, при включённом шумоподавлении

Диапазон установки порога срабатывания запуска

± 4 делений от центра экрана (внутренний источник запуска)

Типы запуска

Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, LIN опционально по: FlexRay, I2S, MIL-STD-1553

Поиск и навигация

Тип

Фронт, ширина импульса

Источник

Аналоговый канал

Отображение результатов

Событие просматриваются или экспортируется во внешнюю/внутреннюю память.

Навигация

По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска.

Измерение формы сигнала

Курсор

Количество курсоров: 2 пары курсоров по осям X и Y. Ручной режим: -Отклонение напряжения между курсорами (ΔY). -Отклонение по времени между курсорами (ΔX). -Обратная величина ΔX (Гц) (1/ΔX). Режим отслеживания: -Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. -Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. Автоматизированное измерение: -Позволяет отображать курсор во время автоматического измерения. Режим XY: -Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. X = Канал 1, Y = Канал 2

Автоматическое измерение

Количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране). -Источник измерения: CH1 - CH4, D0-D15, Math1 - Math 4 -Диапазон измерений Основной вид, увеличение. Измерения: -Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. Вертикальные измерения: -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока. Горизонтальные измерения: -период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и -Скорость нарастания. Другие: -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) Статистика: -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт. -Устанавливаемое статистическое время

Математическая обработка сигналов

Количество математических функций

Отображает 4 математические функции одновременно

Арифметика

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop

Цветовая гамма

Поддержка БПФ.

БПФ

-Размер записи: до 1 Mточек -Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина, треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем.

Анализ осциллограмм

Запись сигналов

Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. Источник сигнала: Все аналоговые каналы, все цифровые каналы. Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы.

Тест «Годен/Не годен»

Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. Источник сигнала: Все аналоговые каналы.

Гистограмма

Источник: любой аналоговый канал, результат автоматических измерений Тип: горизонтальный, вертикальный, измеренная гистограмма Измерения статистика: сумма, пики, мин., макс., пик-пик, медиана, сигма… Статистика: статистика, сумма, пики, мин., макс., пик-пик, медиана, сигма… Режим дискретизации: поддержка во всех режимах за исключением Zoom, XY, ROLL

Цветовая гамма

Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы

Последовательное декодирование

Количество декодеров

4, поддержка одновременно четырех типа протоколов

Тип декодируемых каналов

Стандарт: Parallel, RS232/UART, I²C, SPI, CAN, LIN Опционально: CAN-FD, FlexRay, I2S, MIL-STD-1553.

Построение диаграмм Боде (только при активном AFG)

Начальная частота

10 Гц ~ 3 МГц

Конечная частота

100 Гц ~ 30 МГц

Точек на декаду

10 ~ 100

Амплитуда на выходе

20 мВ ~ 10 В

Генератор сигналов произвольной формы и стандартных функций (AFG)

Количество выходных каналов

2

Частота дискретизации

1 Гвыб/с

Вертикальное разрешение

16 бит

Максимальная выходная частота

50 МГц (опция AFG50) 100 МГц (опция AFG100)

Формы выходного сигнала

синусоидальная, прямоугольная, пилообразная, постоянный ток, шум, Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, гауссовский, Лоренц, полусинусоидальная, задаваемая пользователем (произвольная)

Виды поддерживаемой модуляции

АМ, ЧМ, ФМ

Параметры выходных сигналов генераторов

Синусоидальный сигнал

Диапазон частот

опция AFG50

20 мГц ~ 50 МГц

опция AFG100

2 мГц ~ 100 МГц

Неравномерность АЧХ @1 кГц@ 0 дБм

<10 МГц

± 0,2 дБ

≥10 МГц <100 МГц

± 0,5 дБ

Гармонические искажения (1 В П-П)

10 Гц до <10 МГц

<- 55 дБн

≥10 МГц до <50 МГц

<- 50 дБн

≥50 МГц

<- 40 дБн

Негармонические искажения (1 В П-П)

10 Гц до <10 МГц

<- 60 дБн

≥10 МГц до <50 МГц

<- 50 дБн

≥50 МГц

<- 50 дБн+6 дБ/октаву

Коэффициент гармоник @1 В П-П @10 Гц до <20 кГц

< 0,1%

Фазовый шум@1 В П-П @20 МГц @ 10 кГц

<- 110 дБн/Гц

Остаточный шум тактового генератора@0 дБм

- 50 дБм

Межканальные искажения @<100 МГц

<- 35 дБн

Фаза

0º — 360º с шагом 0,01º

Прямоугольный сигнал

Диапазон частот

опция AFG50

20 мГц ~ 10 МГц

опция AFG100

2 мГц ~ 20 МГц

Время нарастания и спада (тип)@50 Ом@ ≤ 2 В П-П

<10 нс

Выброс@>1 кГц@ 0 дБм

<5%
